化工金属结构装备类型
1．在工业生产中用来支持和转达工艺装备、工艺管道以及其他附加应力所引起的静、动荷载，，，，或为了操作利便所设置的辅助设施，，，，如装备框架、支架、管廊、柱子、桁架结构、操作平台、梯子等；；；；；
2．服务于工业生产，，，，在现场制作装置的大型的物料贮存装备，，，，如金属油罐、钢质球形储罐、气柜、料仓料斗等；；；；；
3．排放处理生产废气的大型金属结构物以及响应辅助设施，，，，如火炬、排气筒、烟道、烟囱等。。。。。。
一、金属油罐的制作装置
油罐是炼油和石油化工工业液态碳氢化合物的主要存储装备，，，，主要用于存储油品类液态物质。。。。。。油罐按其结构形状分为立式油罐和卧式油罐。。。。。。在石油化工工业中立式油罐用得较多，，，，可分为桁架油罐、无力矩油罐、拱顶油罐、浮顶油罐等。。。。。。下面简要介绍石化行业应用最广的拱顶油罐和浮顶油罐。。。。。。
(一)拱顶油罐
拱顶油罐系指罐顶为球冠状，，，，罐体为圆筒形的一种容器，，，，其容积可达20000m3。。。。。。罐顶盖是由4～6mm的薄钢板和增强筋压制而成，，，，如图10-1-1所示。。。。。。

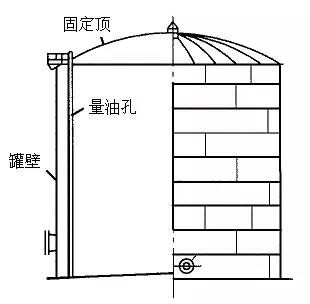

自支式拱顶油罐简图
拱顶油罐能遭受较高的压力，，，，有利于镌汰储液挥发消耗。。。。。。拱顶油罐除罐顶板的制作较重大（需用胎具压制拱形）外，，，，其他部位的制作较易，，，，造价较低，，，，在海内外炼油和石油化工行业应用很普遍。。。。。。
(二)浮顶油罐
顾名思义，，，，浮顶油罐的顶不是牢靠的，，，，而是能随油品液面上下浮动。。。。。。浮顶油罐的工况特点是浮顶与罐壁之间有一个密封装置，，，，浮顶直接与油品液面接触，，，，没有气体空间，，，，从而大大镌汰了油品的挥发消耗。。。。。。
浮顶油罐的种类许多，，，，有单盘式、双盘式等，，，，常用的单盘式浮顶油罐在浮顶周围制作环形浮船，，，，用隔板将浮船脱离成若干个不渗漏的船室，，，，在环形浮船规模内的面积以单层金属板笼罩。。。。。。而双盘式浮顶油罐的浮顶则是上、下两面划分以金属板笼罩。。。。。。岂论是单盘浮顶油罐照旧双盘浮顶油罐，，，，浮盘上面都装置有梯子、平台和栏杆。。。。。。制作浮顶的金属质料有碳钢和铝合金两种，，，，现在，，，，碳钢质料的浮顶已逐渐被铝合金浮顶所替换。。。。。。浮顶一般均在专门的制造厂制作，，，，作为制品部件供货。。。。。。
(三)内浮顶油罐
内浮顶油罐是带罐顶的浮顶油罐，，，，也是拱顶罐和浮顶油罐相连系的一种油罐，，，，外部为拱顶，，，，内部为浮顶。。。。。。见图10-1-4。。。。。。
与无盖浮顶油罐相较量，，，，内浮顶油罐的优点是能有用地防止雨雪、砂尘的侵入，，，，包管储液的质量。。。。。。同时，，，，内浮顶漂浮在液面上，，，，使液体无蒸发空间，，，，外层尚有一个拱顶；；；；；，，，，镌汰储液的蒸发损失，，，，镌汰空气污染，，，，镌汰着火爆炸危险。。。。。。因此，，，，内浮顶油罐特殊适合贮存高级汽油、航空煤油等要求较高的油品。。。。。。
(四)金属油罐附件
为包管种种油品的贮存、发放、计量和油罐维修的要求，，，，在罐体上需要装置一些差别用途的隶属配件，，，，通常称为油罐附件。。。。。。
1人孔、透光孔
人孔用于操作职员收支油罐检查、洗濯和修理之用。。。。。。为了职员收支利便，，，，人孔装置的中心线一般距罐底700mm，，，，人孔公称直径为600mm。。。。。。透光孔专门为对罐内举行检查、修理、刷洗时透光、透风之用，，，，一般装置在罐的顶部，，，，公称直径为500mm。。。。。。
2排污孔、清扫孔
排污孔一般装置于轻油罐底部，，，，用于清扫油罐时扫除污泥，，，，平时用于扫除罐内污水。。。。。。清扫孔一般装置于重油罐底部，，，，清扫时可倾轧污水及扫除罐内污泥，，，，规格一般为500mm×700mm。。。。。。
3罐顶连系管与罐壁连系管
用于贮存介质的进入或倾轧。。。。。。
4量油孔
用于丈量罐内油品的高度、温度及采样。。。。。。
5呼吸阀、清静阀、通气管
呼吸阀的作用是调理罐内的油气压力，，，，当罐内压力过高时，，，，通过呼吸阀将部分多余油气倾轧，，，，使罐内压力下降；；；；；当罐内压力过低时，，，，通过呼吸阀从罐外吸入空气，，，，使罐内压力升高，，，，始终坚持与大气压恒定的状态，，，，呼吸阀装置在油罐的顶部。。。。。。
清静阀的作用是油罐在操作历程中，，，，当呼吸阀失灵时起清静作用，，，，其事情压力稍高于呼吸阀压力，，，，能防止由于罐内正压或负压太高，，，，而造成油罐被破损。。。。。。清静阀装置在罐顶中部。。。。。。
贮存挥发性差的燃料油、重柴油、润滑油、蜡油等油罐需装置通气管，，，，以便调理罐内气压。。。。。。
6防火器
防火器(亦称阻火器)由防火箱、铜丝网和铝隔板组成，，，，装置在呼吸阀或清静阀的下面，，，，用以防止火星、空气经由呼吸阀或清静阀进入罐内引起意外。。。。。。
7加热器
加热器的作用是通过蒸汽或电对原油或重油加热，，，，防止油品凝固，，，，便于运送。。。。。。局部加热器装置在收支油连系管周围。。。。。。周全加热器装置在罐底上。。。。。。
8其他附件
其他附件包括旁通管、膨胀管、升降管、喷淋降温管线、消防管线、静电接地、避雷针、梯子、操作平台、栏杆等，，，，均有其响应的作用。。。。。。
(五)金属油罐的制作装置

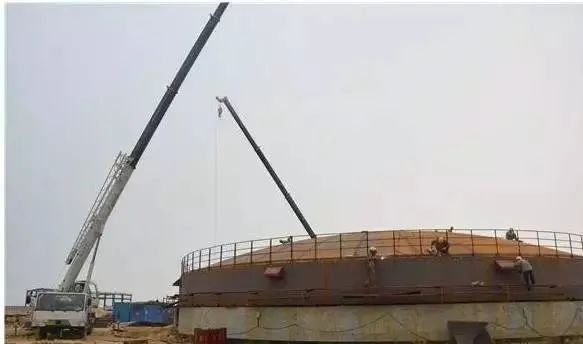

大型立式金属油罐，，，，由于其直径和高度较大，，，，壁板较薄，，，，不适于整体预制，，，，只能在施工现场举行本体装置。。。。。。常见的施工要领有正装法、倒装法、气顶法和水浮法几种。。。。。。
1正装法
机械正装法是按施工规范先将罐底在基础上铺设焊好，，，，经真空试漏及格后，，，，将罐壁的第一圈板逐块划分与底板按划线笔直对好并施焊。。。。。。当第一圈罐壁组焊完毕，，，，检查及格后再用机械逐块吊装第二圈壁板与第一圈壁板组装焊接，，，，按此要领直至最后一圈壁板组焊完成，，，，再装置顶板。。。。。。此种施工要领，，，，大部分作业均在高空举行，，，，不清静因素较多，，，，较难包管质量，，，，现在一般很少接纳。。。。。。
充水正装法适用于大容量的浮船式金属储罐的施工，，，，它是使用水的浮力和浮船结构的特点，，，，为罐体组装提供利便。。。。。。其要领是先将罐底铺设在基础上，，，，焊好后经无损探伤及严密性试验及格，，，，将罐壁的第一圈壁板按线逐块划分与罐底焊接，，，，第一圈壁板装置完毕，，，，检查及格后最先装置储罐的浮顶。。。。。。当浮顶装置完后，，，，举行充水使浮顶上升到装置其他圈壁板的合适位置，，，，也就是将浮顶作为装置操作平台。。。。。。此要领在装置浮顶油罐时用的较多。。。。。。
2倒装法
与正装法正好相反，，，，倒装法是先将底板铺好后，，，，然后从上到下举行装置。。。。。。其装置顺序是先将罐顶和罐顶下的第一圈壁板在底板上装配并装置好，，，，再将罐顶下的第二圈壁板围在第一圈壁板的外围，，，，并以第一圈壁板为胎具，，，，组对壁板的纵向焊缝并焊成圆形，，，，将罐顶和第一圈壁板整体吊至第一、二圈壁板相搭接的位置停下点焊，，，，再举行环焊缝的焊接。。。。。。其他各带壁板均依同样要领顺序装置，，，，直至储罐的最下一圈壁板焊接后与罐底板焊接完成。。。。。。倒装法示意图见图10-1-5。。。。。。
倒装法装置基本上在地面举行，，，，阻止了高空作业，，，，包管了施工清静，，，，有利于提高工效和工程质量，，，，但需要较大的吊装机具。。。。。。
3充气升顶法
充气升顶法是罐壁倒装法的另一种形式，，，，接纳充气升顶法装置油罐既节约人力、物力，，，，又清静可靠，，，，远比接纳粗笨的起重装备举行倒装法装置要优越得多。。。。。。
充气升顶法原理是使用罐体自己的结构条件和密封性能使用鼓风机向罐内送入压缩风所爆发的浮力使上部罐体上升就位，，，，当罐体浮升到一定高度时，，，，逐渐关小风门，，，，控制进风量，，，，罐体即悬空平衡，，，，此时可逐圈组装焊接，，，，直至最后一圈壁板装置完毕，，，，并与罐底毗连。。。。。。
在油罐施工中，，，，由于施工单位各自的装备和施工条件差别，，，，因而接纳的施工要领也不尽相同，，，，有关定额对油罐的施工要领是综合思量的，，，，常用的油罐施工要领下见表。。。。。。
种种油罐的施工要领选定
油罐类型 施工要领
水浮正装法 抱杆倒装法 充气升顶法 整体吊装法
拱顶油罐（m3） — 100～700 1000～20000 —
无力矩油罐（m3） — 100～700 1000～5000 —
浮顶油罐（m3） 3000～50000 — — —
内浮顶油罐（m3） — 100～700 1000～5000 —
卧式油罐（m3） — — — 种种容量
(六)金属油罐的磨练
凭证设计手艺条件和规范要求，，，，金属油罐在装置完后，，，，需对焊缝举行无损探伤，，，，应划分对罐底板、罐壁板和罐顶板的焊缝举行磨练。。。。。。
1罐底板焊缝磨练
罐底焊接后，，，，通常用真空箱试验法举行严密性试验。。。。。。真空箱是一个无底矩形试验箱，，，，箱底周边装有海绵状泡沫塑料，，，，顶部装窥视镜。。。。。。试验前在焊道上涂刷肥皂液，，，，然后将真空箱置于焊道上，，，，开动真空泵，，，，使箱内处于真空状态，，，，当焊缝有穿透性裂纹和穿透性气孔等缺陷时，，，，空气就会从上述焊缝缺陷中穿过而爆发肥皂泡。。。。。。在缺陷处作出标记，，，，以便返修。。。。。。然后用同样要领把真空箱移到下一段焊道上举行磨练，，，，直至所有磨练完毕。。。。。。
2罐壁板焊缝磨练
罐壁板焊缝严密性磨练一般接纳煤油试漏法。。。。。。此法是在需磨练的焊缝部位（外壁）涂刷一层白垩水溶液，，，，然后在焊缝的另一面（内壁），，，，以0.1～0.2MPa的压力喷射煤油，，，，经由一段时间，，，，检查焊道外外貌。。。。。。当焊缝有穿透性焊接缺陷时，，，，煤油会渗透到白垩的外貌，，，，泛起显着的煤油黑点，，，，即可确定焊缝缺陷位置，，，，举行返修处理。。。。。。
3罐顶板焊缝磨练
罐顶板焊缝一般接纳煤油试漏或压缩空气试验法磨练其严密性。。。。。。压缩空气试验法是在需磨练焊缝的内部通入压缩空气，，，，并在焊缝外部外貌涂肥皂水，，，，未发明气泡为及格。。。。。。
4油罐充水试验
对油罐的罐底、罐壁、罐顶划分举行严密性试验后，，，，应再举行充水试验，，，，并检查下列试验内容：罐底严密性，，，，罐壁强度及严密性，，，，牢靠罐顶的强度、稳固及严密性，，，，浮顶的升降试验及严密性，，，，中央排水管的严密性，，，，基础沉降视察。。。。。。
罐底的严密性以罐底无渗漏为及格。。。。。。罐壁强度及严密性以充水到设计最高液位并坚持48h罐壁无渗漏、无异常变形为及格。。。。。。牢靠罐顶的强度及严密性试验要领是：罐内充水高度约莫1m后，，，，将所有管口关闭，，，，举行缓慢充水升压，，，，当升至试验压力时，，，，在罐顶焊缝外貌涂以肥皂水，，，，应以罐顶无异常变形、焊缝无气泡为及格。。。。。。若发明缺陷，，，，应在补焊后重新举行试验。。。。。。浮顶的升降试验应以升降平稳、导向机构及密封装置无卡涩征象、浮梯转动无邪、浮顶与液面接触部分无渗漏为及格。。。。。。
二、球形贮罐制作装置
在我国石油、化工、冶金、都会煤气等工业部分，，，，普遍接纳钢质球形贮罐（以下简称球罐）用来贮存液化石油气（如乙烯、丙烯、丁烷等）、液化自然气、液氧、液氮、液氨、氧气、氮气、自然气、都会煤气或其中心产品。。。。。。
球罐与立式或卧式圆筒形容器相比，，，，在相同容积和相同压力下，，，，球罐的外貌积最小，，，，因而所需钢材最少；；；；；在相同直径和相同壁厚情形下，，，，球罐壁内应力最小，，，，只有圆筒形容器纵向应力的1/2，，，，即在相同应力情形下，，，，球罐的板厚只需圆筒形容器的一半。。。。。。别的，，，，球罐占地面积小，，，，基础工程量小，，，，可充分使用土地面积。。。。。。现在，，，，我国已能制作装置压力为1.03MPa容积为10000m3的贮存自然气的球罐。。。。。。
(一)球罐的结构
球罐由本体、支座及附件组成。。。。。。
1球罐本体。。。。。。
球罐本体是球罐结构的主体，，，，它是球罐贮存物料并遭受物料事情压力和液体静压力的构件。。。。。。球罐本体是由许多块球壳板拼焊而成的一个球形容器。。。。。。其结构形状见图10-1-7。。。。。。由于球罐直径巨细差别，，，，球壳板的数目也纷歧样。。。。。。球壳体有桔瓣式和混淆式两种结构
球壳板为标准球形，，，，一般由容器制造厂凭证设计图纸举行压制。。。。。。压制要领有热压和冷压两种。。。。。。热压是将钢板置于加热炉中，，，，加热至750～800℃然后放在模具上举行压制。。。。。。关于调质和正火供货的钢板，，，，为坚持钢板原有的机械性能，，，，应举行冷压成形。。。。。。
冷压是将钢板置于模具上用压力机通过模头对钢板施以压力使钢板应力凌驾屈服强度限而变形。。。。。。岂论是热压和冷压，，，，球壳板周边均应留有余量，，，，便于磨练尺寸、划线切割和开坡口。。。。。。球壳板经检查及格后，，，，在制造厂还应举行预组装，，，，然后对每块球壳板编号，，，，发送施工现场。。。。。。
2球罐支座。。。。。。
球罐支座系用于支承球罐本体、附件、贮存物料重量及遭受风载、地动力等自然力的结构部件。。。。。。球罐支座多接纳与球罐赤道板正切的柱式支座，，，，也称球罐支柱。。。。。。球罐支柱一般用钢管制成，，，，支柱数目通常为赤道板数目的一半。。。。。。支柱间有拉杆，，，，使其支承连成整体。。。。。。支柱通过柱脚板用地脚螺栓牢靠在基础上。。。。。。
除上述赤道正切式支座外，，，，尚有V型柱式支座、裙式支座、半埋式支座等，，，，但用得较少。。。。。。
3球罐附件
(1)梯子平台。。。。。。为了检查、维护和操作，，，，球罐上均设置有顶部平台和中心平台。。。。。。顶部平台是工艺操作平台，，，，球罐上的工艺接受、人孔、仪表等大部分设置在球罐顶部的极板上。。。。。。中心平台是为了操作职员上下顶部平台时中心休息或作为检查球罐赤道部位而设置的。。。。。。
有的球罐为便于内部检查和维护，，，，设置有内部转梯，，，，该转梯可以旋转，，，，可转到球罐内部的任何部位。。。。。。
(2)人孔和接受。。。。。。人孔是为了磨练职员收支球罐举行检查和维修而设置的，，，，同时也用于现场组装焊接球罐时透风、举行热处理、装置燃烧器和烟气倾轧等用，，，，人孔巨细一般选用DN500。。。。。。凭证工艺需要，，，，球罐还装有种种接受。。。。。。
(3)喷淋装置。。。。。。喷淋装置的作用有二：一是对球罐起冷却作用。。。。。。喷淋装置装在球罐的上部,通水时，，，，冷却水从环管或堰流出，，，，沿球罐壁流下，，，，起到冷却介质的作用。。。。。。二是消防作用。。。。。。在球罐差别高度，，，，离球罐外壁一定距离装环形管，，，，环形管每隔一段距离装一个喷头，，，，当球罐失火（自身或相邻）时，，，，即可通过喷头喷洒灭火介质（一般为高压水，，，，通过喷头后形成雾状）举行灭火或隔热。。。。。。
(4)隔热和保冷设施。。。。。。隔热和保冷是为了包管介质的一定温度，，，，凭证差别的介质和要求而定。。。。。。
(5)液面计。。。。。。用于视察球罐内液位。。。。。。
(6)压力表。。。。。。为了丈量球罐内的压力，，，，一般在球罐的上部和下部各装一块压力表。。。。。。
(二)球罐的分类
1、按形状分为圆球形和椭球形两种。。。。。。椭球形球罐重心较低但制造重大，，，，应用较少。。。。。。
2.按组成球壳体的球壳板形状可分为桔瓣式球罐、足球瓣式球罐和上述两种型式相混的混淆式球罐。。。。。。足球瓣式球罐的优点是球瓣的尺寸相同或相近，，，，制作开片简朴。。。。。。弱点是组装较量难题，，，，有部分支柱搭焊在球壳体的焊缝上，，，，容易形成焊接缺陷和应力集中，，，，因而用得较少。。。。。。
3.按壳体层数分为单层壳体和双层壳体。。。。。。双层球罐由外球和内球组成，，，，双层壳体间充填优质隔热质料，，，，以是隔热保冷性能好，，，，一般用于贮存温度低的液化气，，，，如液体乙烯。。。。。。 ？？？翘逯柿系慕幽梢话闶悄诳翘逦恍飧，，，，用于遭受介质事情压力和低温事情条件；；；；；外壳体为碳钢，，，，用于支承内壳体和介质的重量，，，，同时可阻遏雨、雪对隔热质料的侵袭。。。。。。
4.按支承结构分为柱式支承和裙式支承。。。。。。柱式支承中以赤道正切柱式支承用得最多，，，，我国应用较广。。。。。。裙式支座有圆筒裙式支承和锥形裙式支承，，，，用于容积较小的球罐支承，，，，但用得较少。。。。。。
(三)球罐的装置施工
在我国，，，，施工现场普遍接纳的拼装球罐要领有两种：环带组装法和分片组装法。。。。。。
1
环带组装法。。。。。。
环带组装法的要点是凭证设计图纸对球罐的各个环带，，，，划分在平台上组装焊接好，，，，经磨练及格后，，，，然后把各个环带由下至上，，，，或先装置赤道带，，，，后装置下温带，，，，再装置上温带，，，，逐带吊装就位，，，，最后施焊环缝，，，，完成球罐的装置。。。。。。
环带组装法的优点是环带纵缝的组装精度高，，，，组装的约束力小，，，，高空作业较量少，，，，施工进度快，，，，镌汰了不清静因素，，，，有利于提高工效。。。。。。弱点是需组装一个较量大的平台，，，，钢板用的较多，，，，占用施工园地也较量大；；；；；另外，，，，在组装环缝时，，，，往往难以阻止强制组装征象的爆发，，，，组装后应力较大，，，，焊缝易爆发延迟裂纹；；；；；同时，，，，需要吊装能力较大的吊装机械。。。。。。因此，，，，环带组装法一般用于容积即是或小于400m3的球罐。。。。。。
2
分片组装法。。。。。。
分片组装法的顺序是首先装置带支柱的赤道板，，，，可以用机械吊车或桅杆举行起吊。。。。。。要领是：第一块带支柱的赤道板吊装就位并经调解检查及格用钢丝绳张紧牢靠。。。。。。然后用同样的要领装置第二块带支柱的赤道板。。。。。。当相邻两支柱的赤道板暂时牢靠后，，，，即装置两支柱间的赤道板，，，，找平上、下口，，，，调解好对口间隙，，，，用夹具牢靠。。。。。。
接纳统一要领，，，，将整圈赤道板组装完毕，，，，并检查及校正水平度、球面曲率及上、下口直径的几何尺寸和圆度，，，，然后举行点固焊。。。。。。赤道带组装完后再组装下温带、上温带及极板。。。。。。最后举行全位置焊接。。。。。。
接纳分片组装法的优点是施工准备事情量少，，，，组装速率快，，，，组装应力小，，，，并且组装精度易于掌握，，，，也不需要很大的吊装机械，，，，同时可省去组装平台或只需一浅易平台，，，，因而施工现场相对较小。。。。。。弱点是高空作业大、需要相当数目的夹具，，，，全位置焊接手艺要求高，，，，焊工施焊条件差，，，，劳动强度大。。。。。。
(四)球罐焊前预热、焊后后热及整体热处理
1．焊前预热。。。。。。制作球罐的钢材大多为高强度钢，，，，焊接后由于冷却、缩短较快，，，，易爆发冷裂纹及脆性断裂。。。。。。预热的目的就是为了缓解焊缝热影响区的冷却、缩短速率，，，，降低钢材硬度，，，，增添塑性及除去外貌水分。。。。。。焊前预热的温度应凭证焊件的材质、厚度、讨论羁绊度、天气条件等，，，，由焊接试验确定，，，，也可按GB12337-1998的划定执行，，，，见表10-1-2。。。。。。
表10-1-2常用钢种的预热温度
钢种 20R 16MnR
16MnDR 15MnVR 15MnVNR 07MnCrMoVR
07MnNiCrMoVDR 09Mn2VDR
板厚/mm 预热温度/℃
20 — — — 75～125 50～95 —
25 — — 75～125 100～150 —
32 — 75～125 100～150 125～175 —
38 75～125 100～150 125～175 150～200 —
50 100～150 125～175 150～200 150～200 75～100 —
2.焊后后热。。。。。。焊后后热的目的是为了释放焊接剩余应力、改善焊缝塑性和韧性，，，，防止爆发冷裂纹，，，，更主要的是加速扩散氢的逸除，，，，改善焊接部位的机械性能。。。。。。后热温度凭证板厚差别一般为200～250℃，，，，保温时间为0.5～1h。。。。。。遇有下列情形的焊缝，，，，均应在焊后连忙举行焊后后热消氢处理。。。。。。
厚度大于32mm，，，，且质料标准抗拉强度下限值6b＞540MPa的球壳；；；；；
厚度大于38mm的低合金钢；；；；；
锻制凸缘与球壳板的对接焊缝；；；；；
焊接试验确定需消氢处理者。。。。。。
3.整体热处理。。。。。。制作球罐的质料，，，，随着厚度的增添，，，，施焊以后，，，，焊缝爆发的剩余应力不但很重大，，，，并且数值也高，，，，这是引起球罐在设计低应力下爆发脆性破损的主要因素。。。。。。球罐整体热处理的目的就是为了消除球罐组焊时爆发的剩余应力，，，，稳固球罐的几何尺寸，，，，改变焊缝金相组织，，，，提高金属韧性和抗应力的能力，，，，防止裂纹的爆发。。。。。。球罐整体热处理还能促使消融氢析出，，，，防止延迟裂纹的爆发，，，，预防滞后破损，，，，提高耐疲劳强度与抗蠕变强度。。。。。。
球罐整体热处理现在有两种要领，，，，即内燃法和电加热法。。。。。。使用最多的为内燃法。。。。。。
(1)内燃法。。。。。。内燃法是将焊接完毕并经磨练及格的球体作为炉壳。。。。。。在球体内安排一个或若干个燃烧器（喷油嘴），，，，以雾化的轻柴油作为燃料，，，，以石油液化气作为焚烧器燃料，，，，燃料在球罐内部一直燃烧，，，，爆发热对流和热辐射加热整个球体。。。。。。为镌汰热量的消耗，，，，罐外用隔热质料举行隔热。。。。。。热处理温度按设计要求，，，，也可参照下表
热处理温度
钢号 热处理温度（℃）
20R 600±25
16MnR 600±25
15MnVR 570±20
15MnVNR 565±20
07MnCrMoVR、07MnNiCrMoVDR 565±20
09Mn2VDR、16MnDR 600±20
热处理恒温时间，，，，按球壳厚度每25mm恒温1h盘算，，，，且不少于1h。。。。。。
(2)电加热法。。。。。。电加热法的原理和要领是将专门设计的电热元件放置在球罐内下部，，，，球罐外部用隔热质料关闭，，，，使球罐形成一个关闭式电炉。。。。。。加热时借助罐内空气的对流将热量匀称地传给罐壁，，，，从而抵达加热的目的。。。。。。
(五)球罐的磨练
1.焊缝磨练。。。。。。焊缝磨练有外观检查、射线探伤、超声波探伤、磁粉探伤及着色探伤等。。。。。。外观检查主要是检查焊缝外表质量，，，，可用目测或放大镜，，，，要求焊缝及热影响区不得有裂纹、气孔、夹渣、凹陷、熔合性飞溅物等缺陷。。。。。。有些焊缝的外貌细小裂纹缺陷目测磨练有难题，，，，则需举行磁粉或着色探伤。。。。。。焊缝的内在缺陷则接纳射线探伤和超声波探伤磨练。。。。。。
选择100%射线探伤磨练时，，，，当球壳板厚度大于38mm时还应作超声波探伤复检，，，，复检长度不应小于所探焊缝长度的20%。。。。。。选择100%超声波探伤时，，，，应对超声波探伤部位作射线探伤复检，，，，复检长度不应小于所探焊缝长度的20%。。。。。。水压试验后对焊缝应举行复查，，，，复查数目不得小于焊缝全长的20%。。。。。。
2.水压试验。。。。。。水压试验的目的是为了磨练球罐的强度、审核球罐组装焊接质量，，，，以包管球罐能够遭受设计压力，，，，经由水压试验尚能改善球罐内应力及承载能力。。。。。。水压试验压力一般为设计压力的1.25倍，，，，设计有特殊要求时按设计文件要求举行，，，，试压用液体一般为清洁的工业用水。。。。。。
3.气密性试验。。。。。。气密性试验的目的主要是检查焊缝及各毗连点的严密性。。。。。。球罐的气密性试验应在水压试验及格后举行。。。。。。由于气密性试验有一定的危险性，，，，在试验历程中应严酷执行预先制订的各项试验方法、手艺要求和清静步伐。。。。。。气密性试验压力一般即是设计压力，，，，介质为干燥、清洁的压缩空气或氮气。。。。。。
三、气柜制作装置
气柜，，，，普遍应用于化工、石油化工、冶金等行业及都会煤气的贮存、供应，，，，它是用来贮存气体、运送气体的一种装备。。。。。。
(一)气柜的分类
气柜分为干式和湿式两种，，，，干式和湿式气柜的区别在于密封型式的差别。。。。。。干式气柜的密封是接纳弹性垫片及油封填充要领；；；；；湿式气柜则是接纳向水封槽充水的要领。。。。。。现在，，，，常用的为湿式气柜。。。。。。由于煤气燃烧时势情压力不高，，，，因此气柜遭受的压力均为低压（1200～4000Pa）。。。。。。一般称为低压湿式气柜。。。。。。
低压湿式气柜分为直升式气柜和螺旋式气柜两种。。。。。。直升式气柜容积为100～1000m3，，，，螺旋式气柜容积为1000～200000m3，，，，石油化工用气柜的容积一般不凌驾10000m3。。。。。。
气柜常用的质料有：Q235-AF、Q235-A、20R、16MnR、16Mn等。。。。。。厚度大于30mm的16MnR钢板应正火状态供货。。。。。。设计温度≤-20℃时，，，，厚度≥6mm的钢板，，，，应举行设计温度下的V型缺口攻击试验。。。。。。
(二)气柜结构型式
1.低压湿式直升储气柜主要是由储水槽（水槽壁）、中节、钟罩、笔直导轨、桁架钢结构和配重块等组成。。。。。。钟罩和中节的升降，，，，是沿内外笔直导轨和滑轮上下移动。。。。。。桁架钢结构的作用，，，，是遭受气柜的所有荷载，，，，并通过储水槽将其荷载转达于基础上。。。。。。
2.低压湿式螺旋储气柜主要是由储水槽、中节、钟罩、螺旋导轨、水封槽、金属结构、配重块等组成。。。。。。中节有多个，，，，中节及钟罩沿螺旋导轨上下移动。。。。。。
(三)气柜预制装置
1
气柜构件预制
为包管气柜施工质量，，，，气柜在组装前应尽可能地对各零部件举行预制。。。。。。首先凭证设计要求、质料几何尺寸及规范划定，，，，绘制施工排板图。。。。。。然后，，，，在气柜中节壁板和钟罩壁板上标出中心线、搭接线及装置顺序和偏向；；；；；上、下水封分段预制，，，，但立板接口与环形底板接口应错开300mm以上；；；；；角钢圈、槽钢圈、立柱预制长度一般不应小于5m，，，，并在平台上放样校正弧度和水平翘曲度；；；；；导轨预制应严酷凭证施工方案举行，，，，热加工后不得有过烧、裂纹、急弯及不切合设计要求的扭曲和凹坑。。。。。。
2
气柜装置
气柜装置也有正装法和倒装法之分。。。。。。
(1)正装法。。。。。。正装法的装置顺序是由外向里、由下至上举行装置。。。。。。所谓由外向里是指先装置水槽壁，，，，再装置中节壁，，，，最后装置钟罩壁。。。。。。所谓由下至上是指水槽壁的装置，，，，由最下一圈带板最先组装直至最上一圈带板。。。。。。中节壁、钟罩壁的装置，，，，先将下水封及下带板组装焊接完后，，，，再装置立柱、上带板、上水封或拱顶、螺旋导轨及垫片，，，，最后装置菱形板。。。。。。
(2)水浮正装法。。。。。。水浮正装法仅适用于水槽壁的装置，，，，当最下一圈壁板组焊完后，，，，向水槽内注水，，，，水将预先制作好并设置在水槽内的浮筒浮起，，，，可作为内部操作平台，，，，浮起的浮筒通过吊架，，，，将吊篮悬逍遥吊在水槽外空间，，，，可作为外部操作平台。。。。。。依附内外操作平台，，，，由下至上组装焊接每一圈壁板。。。。。。组焊完一圈壁板向水槽内注水一次，，，，抵达适合操作的高度，，，，直至最上一圈壁板组焊完成。。。。。。
(3)倒装法。。。。。。倒装法的装置顺序是有里向外、由上至下举行装置。。。。。。所谓有里向外是指先装置钟罩壁，，，，再装置中节壁，，，，最后装置水槽壁。。。。。。所谓由上至下是指先装置钟罩壁、中节壁、水槽壁的最上一圈带板，，，，然后由上而下逐圈组装焊接，，，，壁板所有组焊完后装置上水封、立柱、下水封，，，，最后装置导轨。。。。。。钟罩拱顶则在钟罩壁最上一圈带板组焊完后举行。。。。。。
3
气柜防腐
湿式气柜遭遇侵蚀的水平远远凌驾一般储罐。。。。。。其原因是湿式气柜所贮存的介质及水槽内的水质（不可阻止地会消融贮存介质所携带的二氧化碳、二氧化硫或三氧化硫等酸性物质）都具有较强的侵蚀性，，，，同时中节及钟罩在运行历程中要一直重复地浸入水槽和袒露在大气中，，，，越发快了侵蚀的历程。。。。。。因此，，，，湿式气柜的防腐是一项很主要的事情。。。。。。
气柜各零部件的防腐涂料和油漆按设计图纸划定，，，，施工要领按施工规范，，，，一般要求如下：
(1)为包管油漆涂刷质量，，，，在举行油漆防腐前，，，，要将金属外貌的污物和铁锈扫除清洁，，，，一般应接纳喷砂处理。。。。。。喷砂处理部位包括水槽壁板、水槽底板、各中节壁板、钟罩和金属结构等。。。。。。
(2)水槽底板反面的沥青漆要在装置前所有刷完。。。。。。水槽底板正面浇热沥青的事情必需在底板真空试验、喷砂除锈及格及气柜整体施工竣事后举行。。。。。。
(3)下水封槽内、外外貌油漆要在水封槽注水试验及格后举行。。。。。。
(4)水槽、中节、钟罩内外貌及气柜内的管道、金属结构等的油漆，，，，应在水槽注水试验前举行。。。。。。
(四)气柜的磨练
1气柜底板严密性试验
一般接纳真空试漏法，，，，其试漏要领与金属油罐相同，，，，真空箱内真空度为1.96kPa。。。。。。
1气柜焊接质量磨练
(1)气柜所有焊缝均应经煤油渗透试验。。。。。。
(2)当钢板厚度≥8mm时，，，，水槽壁对接焊缝应抽样举行射线探伤检查，，，，抽查数目立缝不少于10%，，，，环缝不少于5%。。。。。。
3气柜的总体试验
(1)水槽注水试验
底板严密性试验及格后，，，，应举行水槽注水试验。。。。。。注水时，，，，一方面检查焊缝是否渗水，，，，另一方面要视察基础沉降情形。。。。。。若发明问题应实时阻止注水，，，，待问题解决后，，，，再继续注水至试验高度，，，，并坚持24h。。。。。。
(2)气柜升降试验
a.试升阶段。。。。。。启动供气装备（空气压缩机或鼓风机）向钟罩内充气，，，，使钟罩和中节徐徐上升，，，，亲近注重压力计的指示数值和各塔节上升的平稳状态，，，，检查导轨与导轮运行接触情形。。。。。。当钟罩下水封立板靠近中节上水封立板时，，，，应降低上升速率，，，，检查下水封在圆周偏向是否同时进入上水封。。。。。。
在钟罩和中节上升历程中，，，，用肥皂液检查壁板焊缝，，，，若有走漏应随即补焊。。。。。。当钟罩和中节上升到设计高度时，，，，压力计的指示应切合设计要求，，，，如差别较大，，，，可用配重块调解。。。。。。同时，，，，用肥皂液涂刷钟罩顶盖所有焊缝，，，，举行气密性检查。。。。。。
b.气柜下降试验。。。。。。当钟罩上升到设计高度并气密性检查及格后，，，，翻开放空阀门，，，，使钟罩和中节缓慢下降，，，，此时应亲近注重压力计的压力转变、导轨与导轮的接触运行情形，，，，运行应平稳。。。。。。
c.气柜快速升降试验。。。。。。以上两个阶段试验及格后，，，，应举行快速升降试验，，，，升降速率为每分钟不凌驾1.5m，，，，进一步视察钟罩、中节、导轨与导轮的接触运行情形。。。。。。
四、火炬及排气筒制作装置
火炬及排气筒是石油化工装置中的大型钢结构，，，，用来处理连续或中止倾轧的有毒、可燃性废气。。。。。。由于气体倾轧量的不平衡性，，，，尤其在停车磨练或爆发事故时，，，，倾轧的气体不可能完全用作燃料，，，，只能送火炬燃烧掉或由高耸的排气筒排放到大气中，，，，以镌汰对周围情形的污染。。。。。。
(一)火炬、排气筒及塔架结构
火炬及排气筒常见规格有φ400～φ1200mm，，，，高度在120m以内。。。。。。筒体一般由碳素钢板卷制而成，，，，靠近火炬头的筒体，，，，为能遭受高温，，，，常接纳不锈钢管。。。。。。塔架是为了支承火炬或排气筒体的吊装、遭受风载或地动载荷以及磨练之用。。。。。；；；；；鹁妗⑴牌布八架结构示意见下图。。。。。。有的火炬和排气筒没有塔架，，，，而是接纳六根拉绳（缆风绳）牢靠。。。。。。
火炬结构示意图
排气筒是通过筒体将装置中倾轧的废气排入大气，，，，它没有燃烧装置，，，，结构较量简朴。。。。。；；；；；鹁嬖蚴窃谕蔡宥ザ俗坝忻芊馄骷盎鹁嫱凡⒆坝蟹偕丈兆欤ǔっ鞯疲┝忌，，，，排放气岂论何时出来，，，，均能点燃。。。。。。
塔架有两种结构，，，，一是钢管制塔架，，，，它由种种规格的无缝钢管焊接成三棱体的空间桁架；；；；；另一种结构是型钢制塔架，，，，它由种种型钢焊成四方形的空间桁架。。。。。。
(二)火炬、排气筒及塔架的吊装
为镌汰高空作业，，，，改善焊接条件，，，，火炬、排气筒及塔架均在地面预制、焊接和组装，，，，经磨练及格后举行整体吊装或分段吊装。。。。。。天下统一装置工程预算定额是按双金属桅杆整体起吊的要领思量的。。。。。。
五、料仓、料斗制作装置
料仓是生涯和贮藏物料的容器，，，，料斗是供应或扫除物料的容器。。。。。。通常料仓和料斗是连成一体的，，，，即料仓底部的圆锥或角锥形的存料部分称为料斗。。。。。。有时料斗也隶属于给料机。。。。。。
兼有容器和溜槽作用的料斗种类许多，，，，通常是沿物料向下卸出偏向其截面逐渐减小的圆锥或角锥形。。。。。。
为使料仓中的物料混淆匀称，，，，有的料仓内部装有渗混管。。。。。。
石油化工行业用的料仓、料斗一般均用铝合金或不锈钢等质料制作，，，，这主要是为了包管制品物料的清洁和质量。。。。。。
六、烟囱、烟登作装置
烟囱、烟道是锅炉或工业炉窑倾轧燃烧废气的通道。。。。。。按其制作工艺可分为两类，，，，一类是用非金属质料，，，，即用耐火砖砌筑成的通道，，，，一类是用钢板焊制成的通道。。。。。。
(一)烟道
烟道系用以指导烟气或安排受热面的通道。。。。。。钢制烟道大多在施工现场凭证设计图纸制作，，，，为了便于装置省煤器(或空气预热器)及利便磨练和清扫，，，，烟道截面大多接纳非圆形。。。。。。
非圆形钢制烟道的制作较量简朴，，，，除顶部需压制成形外，，，，其余部位直接用钢板剪切下料，，，，然后举行组焊。。。。。。所用质料均为通俗碳钢板，，，，焊缝接纳煤油渗透磨练即可。。。。。。钢制烟道磨练及格装置完后，，，，外面尚应砌一层隔热质料，，，，以镌汰热损失。。。。。。非圆形截面的烟道焊接事情量比圆筒形烟道焊接事情量大，，，，制作本钱高。。。。。。
(二)烟囱
烟囱系用以指导锅炉或工业炉窑燃烧废气排入大气的通道。。。。。。自力钢烟囱一般在施工现场凭证设计图纸制作，，，，其所用质料大多为低碳钢板，，，，用卷板机卷制成圆筒形或圆锥形举行组焊。。。。。。组焊完后用煤油举行渗透磨练。。。。。。为便于装置和增强刚度，，，，烟囱各段的联络多接纳法兰联络。。。。。。自力钢烟囱制作完后用吊车整体吊放在基础上用地脚螺栓牢靠。。。。。。若是自力钢烟囱较细较高，，，，应接纳缆风绳拉紧，，，，以抗风载荷和地动载荷。。。。。。
